8 Channels Simplex Fiber CWDM Module

Simplex CWDM MUX

Bộ ghép kênh GEZHI (MUX) hoạt động với bộ phân kênh (DEMUX) ở phía bên kia để truyền dữ liệu một hướng qua một sợi quang.



Mô-đun GEZHI Photonics 8CH CWDM Mux / Demux là một công nghệ thụ động, nó cho phép truyền tải bất kỳ giao thức nào qua liên kết, miễn là nó ở một bước sóng cụ thể (tức là T1 qua sợi quang ở 1570nm được vận chuyển cùng với 10Gbps Ethernet ở 1590nm).Điều này cho phép xác minh cơ sở hạ tầng mạng trong tương lai lâu dài vì bộ ghép kênh chỉ đơn giản là khúc xạ ánh sáng ở bất kỳ tốc độ mạng nào, bất kể giao thức đang được triển khai.

GEZHI Photonics cung cấp một danh mục đầu tư hoàn chỉnh về CWDM Mux Demux và Bộ ghép kênh thêm giọt quang(OADM) đơn vị phù hợp với tất cả các ứng dụng như: Gigabit & 10G Ethernet, SDH / SONET, ATM, ESCON, Fibre Channel, FTTx và CATV.Và chúng tôi cung cấp các cấu hình cổng tùy chọn như:Cảng tốc hành, Cổng giám sát,Cổng băng thông 1310nm và cổng 1550nm cho các bộ ghép kênh này theo sự lựa chọn của khách hàng.

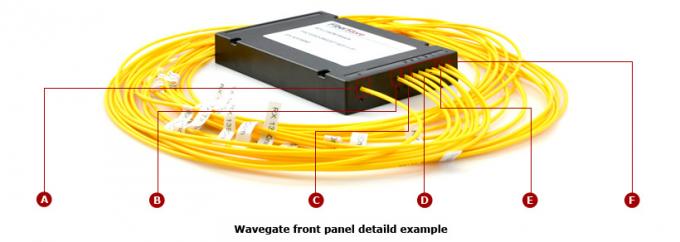

Một cổng chung:

• Có các đầu nối LC, SC, ST và FC.

B Cổng tiêu chuẩn 1310nm:

• Cho phép tín hiệu 1310nm kế thừa đi qua.Có nghĩa là, nó có thể mang quang học LR, quang học LX, v.v.
• Có các đầu nối LC, SC, ST và FC.

C Cổng tiêu chuẩn 1550nm:

• Cho phép tín hiệu 1550nm cũ đi qua.Có nghĩa là, nó có thể mang quang học ER, quang học ZR, quang học LX, quang học ZX, v.v.
• Có các đầu nối LC, SC, ST và FC.

Cổng D Mux / Demux cho các bước sóng cụ thể:

• Có các đầu nối LC, SC, ST và FC.
• Tuân thủ tiêu chuẩn ITU G.657A1 theo mặc định.

Cổng E Express:

• Cho phép phân tầng hai mô-đun CWDM mux / demux, tăng gấp đôi dung lượng kênh trên liên kết sợi chung.
• Cách ly kênh là 15dB theo mặc định, 16dB ~ 40dB có sẵn theo yêu cầu.
• Có các đầu nối LC, SC, ST và FC.

F Cổng màn hình:

• Kết nối thiết bị đo lường / giám sát, chẳng hạn như đồng hồ đo điện hoặc máy phân tích mạng, với đầu ra của mô-đun.
• Khi giám sát xong, ngắt kết nối các thiết bị và mạng không bị xáo trộn.
• Có các đầu nối LC, SC, ST và FC.
• Tỷ lệ nhấn là 5% theo mặc định, 1%, 2%, 3% hoặc 10% có sẵn theo yêu cầu.

Cách bố trí thực tế phụ thuộc vào loại đầu nối đã chọn cũng như các yếu tố khác.Tuy nhiên, sơ đồ chính vẫn giữ nguyên Chúng tôi cung cấp các cấu hình cổng tùy chọn như: Cổng Express, Cổng màn hình, cổng băng thông 1310nm và cổng 1550nm cho các bộ ghép kênh này theo lựa chọn của khách hàng, Khi sử dụng với SDH / SONET cũ 1310nm, bước sóng CWDM 1270, 1290, Không nên sử dụng 1310, 1330 và 1350nm. Khi sử dụng với SDN / SONET cũ 1550nm, không nên sử dụng các bước sóng CWDM 1510, 1530, 1550, 1570 và 1590nm.
