Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ chia PLC trần | Bước sóng: | 1260 ~ 1620nm |
|---|---|---|---|
| Kiểu: | 1x4 | Gói: | Ống thép không gỉ |
| Kết nối: | LC / SC / FC / ST (PC hoặc APC) | Ứng dụng: | Hệ thống FTTH |
| Điểm nổi bật: | fiber optic plc splitter,fiber optic cable splitter |
||

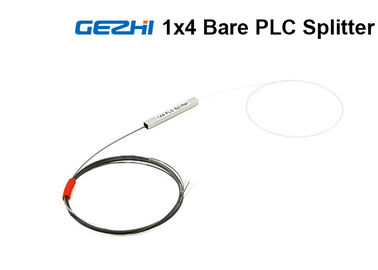

Bộ chia mạch sóng ánh sáng GEZHi 1x4 Bare Planar (PLC) là một loại thiết bị quản lý điện quang được chế tạo bằng công nghệ ống dẫn sóng quang silica.Nó có kích thước nhỏ, độ tin cậy cao, dải bước sóng hoạt động rộng và tính đồng nhất giữa các kênh tốt và được sử dụng rộng rãi trong các mạng PON để thực hiện tách nguồn tín hiệu quang.
Bộ chia GEZHI Photonics PLC (Planar Lightwave Circuit) là Bộ tách chế độ đơn với tỷ lệ chia đều từ một sợi đầu vào đến nhiều sợi đầu ra.Nó dựa trên công nghệ mạch sóng ánh sáng phẳng và cung cấp giải pháp phân phối ánh sáng chi phí thấp với hệ số hình thức nhỏ và độ tin cậy cao.GEZHI cung cấp nhiều bộ chia PLC 1 × N và 2 × N, bao gồm bộ chia PLC loại sợi quang 1 × 2 đến 1 × 64 và 2 × 2 đến 2 × 64.Chúng đều có hiệu suất quang học vượt trội, độ ổn định cao và độ tin cậy cao để đáp ứng các yêu cầu ứng dụng khác nhau.
Bộ chia PLC trần 1x4 Thiết bị được sử dụng cho không gian nhỏ có thể dễ dàng đặt trong một hộp khớp chính thức và đóng mối nối.Để tạo điều kiện hàn, nó không cần thiết kế đặc biệt cho không gian dành riêng.
Đặc trưng:
Ứng dụng
Đặc điểm kỹ thuật bộ chia PLC 1x4 Bare
| Thông số | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | |
| Bước sóng hoạt động (nm) | 1260 ～ 1650 | |||||||
| Loại sợi | G657A1 hoặc do khách hàng chỉ định | |||||||
| Suy hao chèn (dB) (P / S Grade) | 3,8 / 4,0 | 7,2 / 7,4 | 10,3 / 10,7 | 13,5 / 13,7 | 16,5 / 16,9 | 20,5 / 21,0 | 23,8 / 24,2 | |
| Mất đồng nhất (dB) | 0,4 | 0,6 | 0,8 | 1,0 | 1,5 | 2.0 | 2,5 | |
| Suy hao phụ thuộc phân cực (dB) | 0,1 | 0,1 | 0,1 | 0,20 | 0,25 | 0,30 | 0,4 | |
| Suy hao trở lại (dB) (P / S Grade) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
| Định hướng (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
| Suy hao phụ thuộc bước sóng (dB) | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | |
|
Ổn định nhiệt độ (-40 ～ 85 ℃) (dB) |
0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Nhiệt độ hoạt động (℃) | -40 ～ 80 | |||||||
| Nhiệt độ bảo quản (℃) | -40 ～ 85 | |||||||
| Kích thước thiết bị (mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 50 × 7 × 4 | 60 × 12 × 4 | N / A | |
| Kích thước mô-đun (mm) | 100 × 80 × 10 | 120 × 80 × 18 | 141 × 115 × 18 | |||||
| Kích thước mô-đun nhỏ (mm) | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 | N / A | |
Kích thước bộ chia PLC trần 1x4
